PROYECTO VIDEOVIGILANCIA 50 CAMARAS IP - CATERPILLAR
CLIENTE: CATERPILLAR INC. - NAVE INDUSTRIAL | FECHA: MAYO 2026 | ESCALA: 1:400 | HOJA: 01/01 PLANO CONSERVADO
COT-0826-01065
INGENIERIA
PLANO CLIENTE
CONSERVADO
PLANO CLIENTE
CONSERVADO

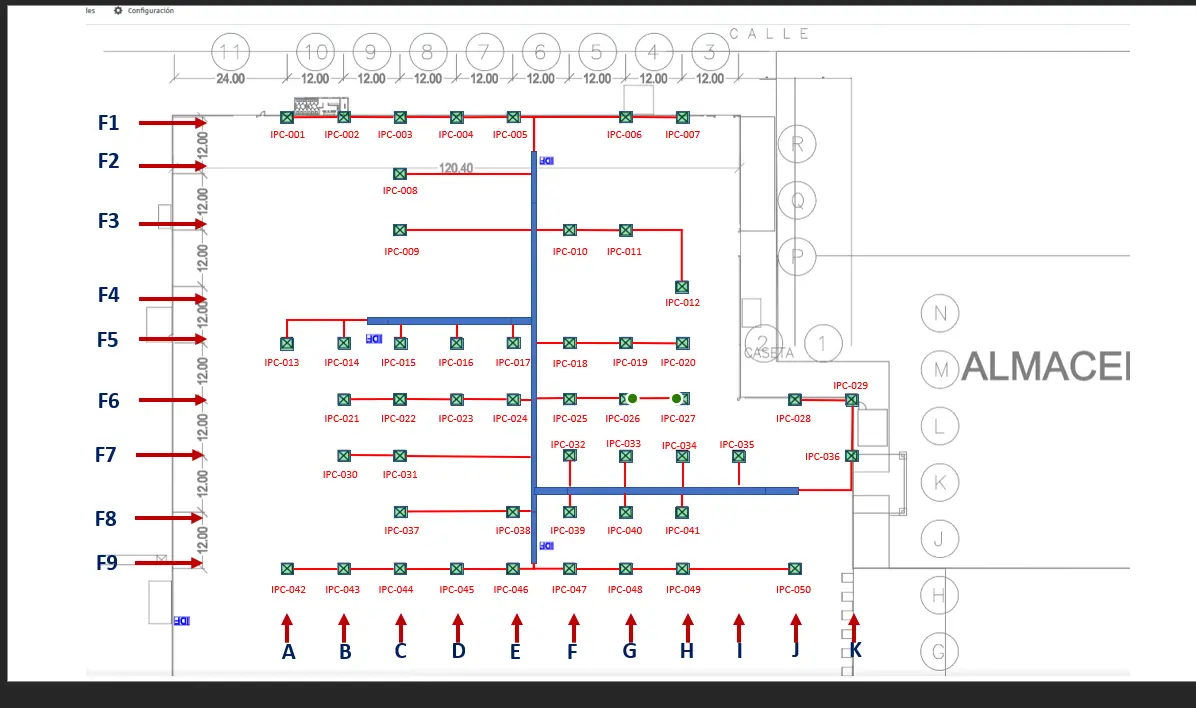

PLANO BASE - TRAZO ORIGINAL DEL CLIENTE - SIN ALTERACIONES - 100% CONSERVADO
Ejes: A-K / F1-F9 visibles en original • Cotas: 12.00m / 24.00m • 50x IPC-001..050 segun cliente • PLANO CONSERVADO 100% - NO RE-DIBUJADO
SIMBOLOGIA / DATOS DEL PLANO - LEYENDA ORIGINAL
X
Cuadro verde con X
Camara IP IPC-001 a IPC-050 (50 uds). Posicion segun trazo cliente.
Camara IP IPC-001 a IPC-050 (50 uds). Posicion segun trazo cliente.
Linea roja delgada
Trayectoria S/FTP Cat6A M2I2C2E2. Home-run a IDF propuesto a 6m.
Trayectoria S/FTP Cat6A M2I2C2E2. Home-run a IDF propuesto a 6m.
Linea azul gruesa
Backbone fibra optica OS2 6H / Charola principal. 2 disparos 60m + 80m = 181m.
Backbone fibra optica OS2 6H / Charola principal. 2 disparos 60m + 80m = 181m.
F1-F9
Ejes estructurales
F1-F9 longitudinal, A-K transversal. Referencia nave.
F1-F9 longitudinal, A-K transversal. Referencia nave.
12.00m
Cotas
Modulacion 12.00m y 24.00m. Validar en sitio.
Modulacion 12.00m y 24.00m. Validar en sitio.
RESUMEN DE NAVE - INGENIERIA
Area aprox:~ 4,800 m²
Camaras:50 uds IPC-001..050
IDF propuestos nuevos a 6m:3 racks
IDF-01-F5BC / IDF-02-F2EF / IDF-03-F9EF
IDF-01-F5BC / IDF-02-F2EF / IDF-03-F9EF
UTP total real:2,340 m
Fibra OS2 6H:181 m (60+80+reservas)
Bobinas 305m:8 bobinas
Max distancia:96 m <100m TIA
Nota: Simbologia es interpretacion de su plano original. No se modifico ningun trazo. Validacion por coordenada en panel inferior.
1 ANALISIS DE TRAYECTORIA - INGENIERIA
| CONCEPTO | CALCULO |
|---|---|
| Subtotal UTP medido 3 IDFs | 2,340.00 m |
| IDF-01-F5BC 18 cam max 96m | 18 uds |
| IDF-02-F2EF 8 cam max 84m | 8 uds |
| IDF-03-F9EF 24 cam max 88m | 24 uds |
| + Desperdicio 3% norma | +70.20 m |
| Total con desperdicio | 2,410.20 m |
| Bobinas 305m | 7.90 -> 8 BOBINAS |
| Fibra OS2 6H 2 disparos | 181 m |
| Max cobre | 96 m cumple |
Recomendacion: 3 IDFs nuevos a 6m con Genie tijera 19ft. Elimina 6 enlaces >100m hasta 160.6m del diseno base 1 IDF.
2 LISTA DE PRODUCTOS / BOM COT-0826-01065 - INGENIERIA
| CANT | DESCRIPCION | P/N |
|---|---|---|
| 8 | Bobina Cable Blindado F/UTP Cat6A 10G 305m Azul 2,340m+3% | CABLE-FTP-CAT6A-305M |
| 3 | Patch Panel Z-MAX blindado S/FTP Cat6A 24p 1U | Z6ASPNLA24K |
| 100 | Patch Cord S/FTP Cat6A 1.52m Panduit azul 50 IDF+50 campo | STP6X5BU |
| 72 | Parcheo y puesta a tierra canal blindado <5 ohms 3 IDFs | MO-PATCH-BLINDADO |
| 3 | Switch PoE+ 24p + 4 SFP+ 10G 370W Ruijie | RGNBS320024GT4XSPV2 |
| 3 | Gabinete Panzone 12UR 19in a 6m con Genie + ventilador + tierra | PZWMC12W |
| 1 | Switch agregacion 12 SFP+ 10G | RGNBS550012XS |
| 181m | Fibra OS2 6 hilos armada 60m+80m | FSWN906 |
| 9 | SFP+ 10G LR 4 remotos +4 IDF-01 +1 uplink | MTBLR |
| 9 | Jumpers LC 2m OS2 | F92 |
| 22 | Pigtails OS2 LC 6+6+12 | F91 |
| 3 | Bandeja fibra 96F | FMT1 |
| 4 | Placas 6 LC duplex OS2 | FAPSWBUDLCZ |
| 3 | Patch panel fibra | CFAPPBL1 |
| 3 | MO-INST-GAB-12UR 6M 3 gabinetes a 6m Genie | MO-INST-GAB-12UR |
| 1 lote | MO-FO-6H 6M 181m 2 disparos a 6m | MO-FO-6H |
| 22 | MO-FUSION-OS2 22 fusiones OTDR | MO-FUSION-OS2 |
| 50 | Montaje camara AXIS T94 6-8m Genie | MO-INST-AXIS |
3 EVALUACION ACTUAL / RECOMENDACION - INGENIERIA
Distancias UTPCUMPLE
Max 96m <100m TIA-568 D.2 con 3 IDFs. Elimina 6 enlaces >100m hasta 160.6m base 1 IDF.
Rec: IDF-01-F5BC 18 cam, IDF-02-F2EF 8 cam, IDF-03-F9EF 24 cam.
Topologia Home-RunCUMPLE
Trazo estrella correcto, longitudes optimizadas 2,340m.
Interconexion Fibra 10GDEFINIDO
2 disparos OS2 6H 181m, 9 SFP+ LR, 22 pigtails, 4 FAP, 3 FMT1.
Entorno IndustrialCUMPLE
S/FTP M2I2C2E2 para polvo/vibracion, gabinetes 12UR a 6m tierra 360°.
CRITERIO INGENIERIA
Se respeta 100% trazo cliente. Optimizacion a 3 IDFs nuevos a 6m para PoE 30W @90m, 1Gbps sostenido en M2I2C2E2. 2,340m reales, 8 bobinas, 181m FO.
